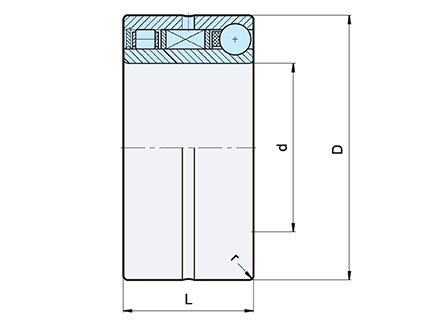

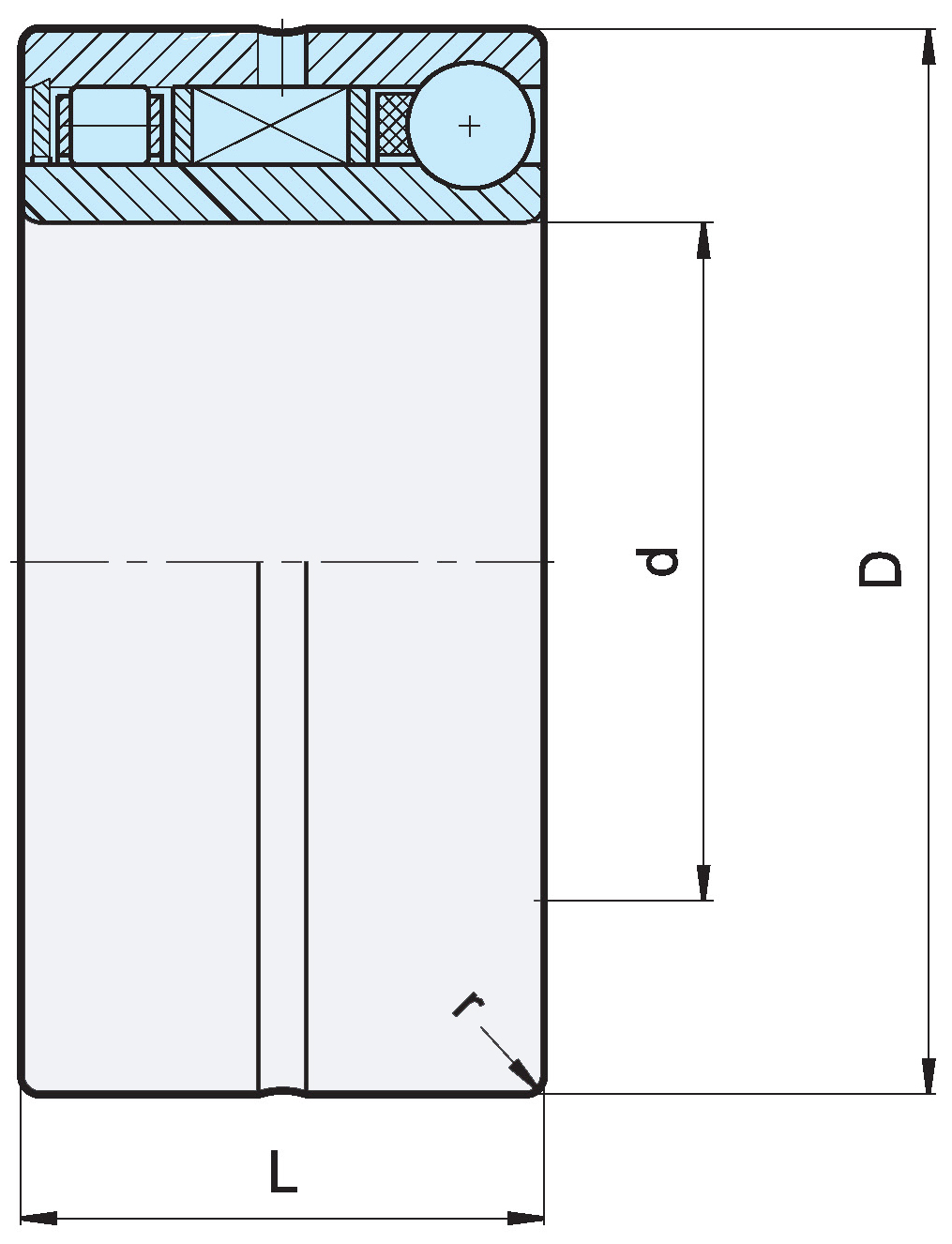

GFK單向軸承結構圖

GFK單向軸承參數表

  1. GFK型號為楔塊式單向離合器，外型尺寸與59系列軸承相同。

  2. 此型設計特點為在最小外徑尺寸獲得最大扭力。

  3. 內含黃油潤滑及軸承支撐。

  4. 若要得到較好潤滑效果而使用浸入油中的潤滑方式，可以使用適當的方法，去除內含黃油，再安裝入油池中使用。

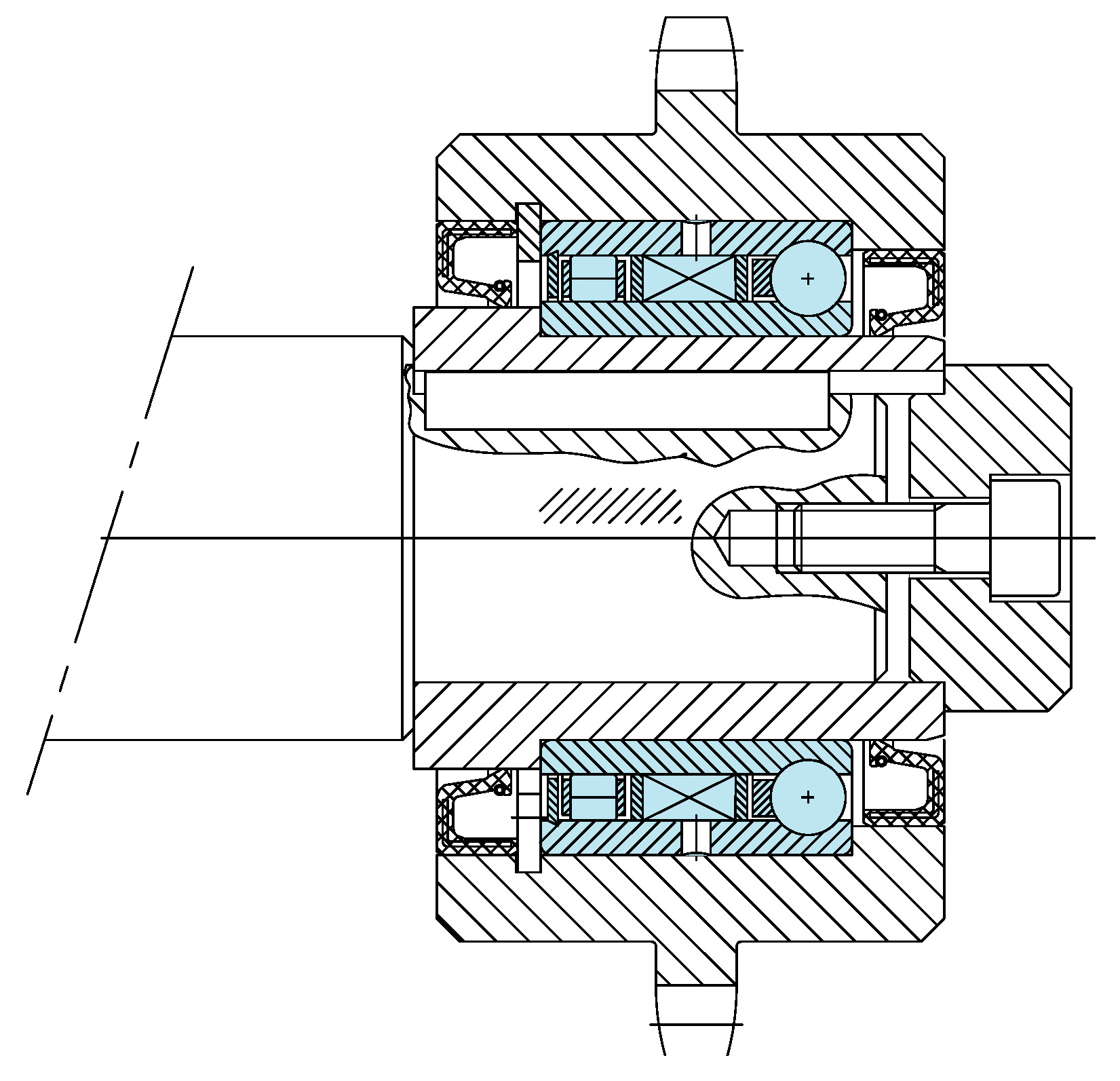

  5. 不論何種油脂潤滑方式，安裝時均需外加油封以得較佳的效果，請參考下頁安裝范例。

  6. 以確保扭力之傳輸問題，必須以緊配方式安裝，外圈與機壁為R6公差，內圈工作軸心為P5公差。

  7. 此重負荷緊配所產生的內縮小尺寸，設計時已考慮在內。

  8. 工作溫度范圍-40℃～+100℃，瞬間高溫可達+120℃。
